【初心者向け】立面図の書き方を手順で解説｜平面図から高さを立ち上げる10ステップ

平面図が描けるようになると、次に出てくるのが立面図です。

「平面図は部屋の配置だから、なんとなくわかる。でも立面図の高さって、どこから決めるの？」

僕も最初はここで手が止まりました。窓をそれっぽい場所に描いたら平面図と位置がずれていて、指摘されたこともあります。（笑）　課題だから良かったですが、仕事などでこのようなミスは勿論許されませんね。

実は立面図は、平面図の線をまっすぐ伸ばしていくだけで、ほとんど描けます。あとは「高さの基準」を先に決めておけば、迷う場面はぐっと減ります。

この記事では、平面図の記事と同じ木造2階建ての家を使って、立面図を手書きで描く手順を10ステップで紹介します。

平面図の描き方がまだ不安な人は、先にこちらを読んでおくとスムーズです。

今回描く建物

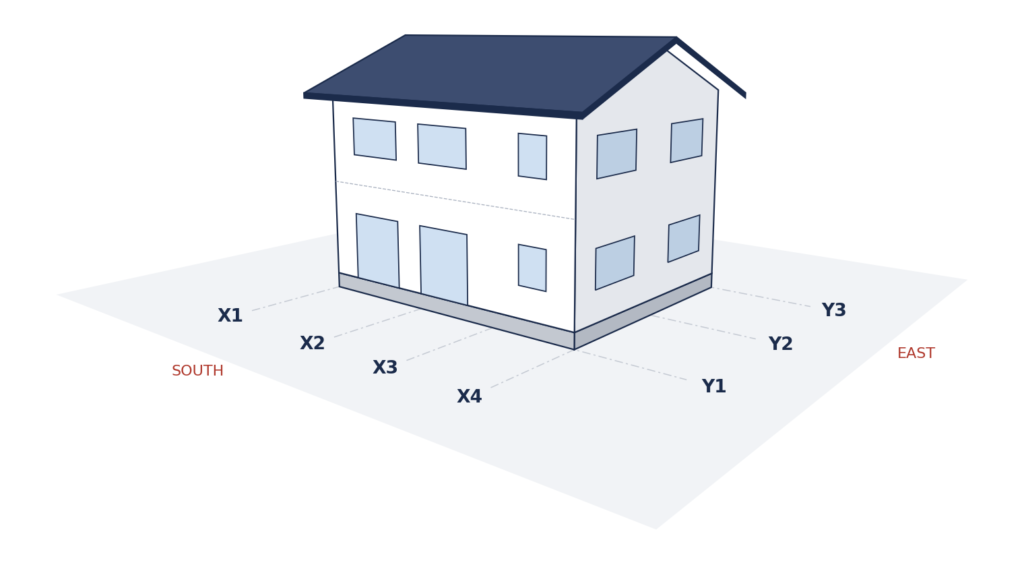

この記事では、平面図の記事と同じ木造2階建ての住宅を使います。まずは完成した建物の姿を見て、どんな家の立面図を描くのかイメージしておきましょう。

項目	内容
構造・階数	木造2階建て
間口（横幅）	9,100（X1〜X4：3,640・2,730・2,730）
奥行き	7,280（Y1〜Y3：3,640・3,640）
1階の間取り	LDK・寝室2・浴室・洗面・トイレ・玄関ホール・階段
屋根	切妻屋根（本を開いて伏せたような形）・4寸勾配
いちばん高いところ	地面から約7,750

今回、手順で描くのは手前左側に見えている南側の面（南立面図）です。右側の、屋根が三角形に見える面が東立面図になります。玄関は北側にあるので、南立面図には出てきません。

描く前に「どの方向から見た面か」をパースや平面図で確認しておくと、窓の位置を取り違えるミスが減ります。

立面図とは？平面図との関係

立面図は「建物を真横から見た絵」

立面図は、建物の外観を東西南北の4方向から、まっすぐ水平に見て描いた図面です。英語ではElevation（エレベーション）と呼ぶので、製図室で「エレベ」と略されているのを聞くかもしれません。

パースと違うのは、遠近感をつけないこと。手前の壁も奥の壁も同じ縮尺で描くので、図面から寸法を測れます。

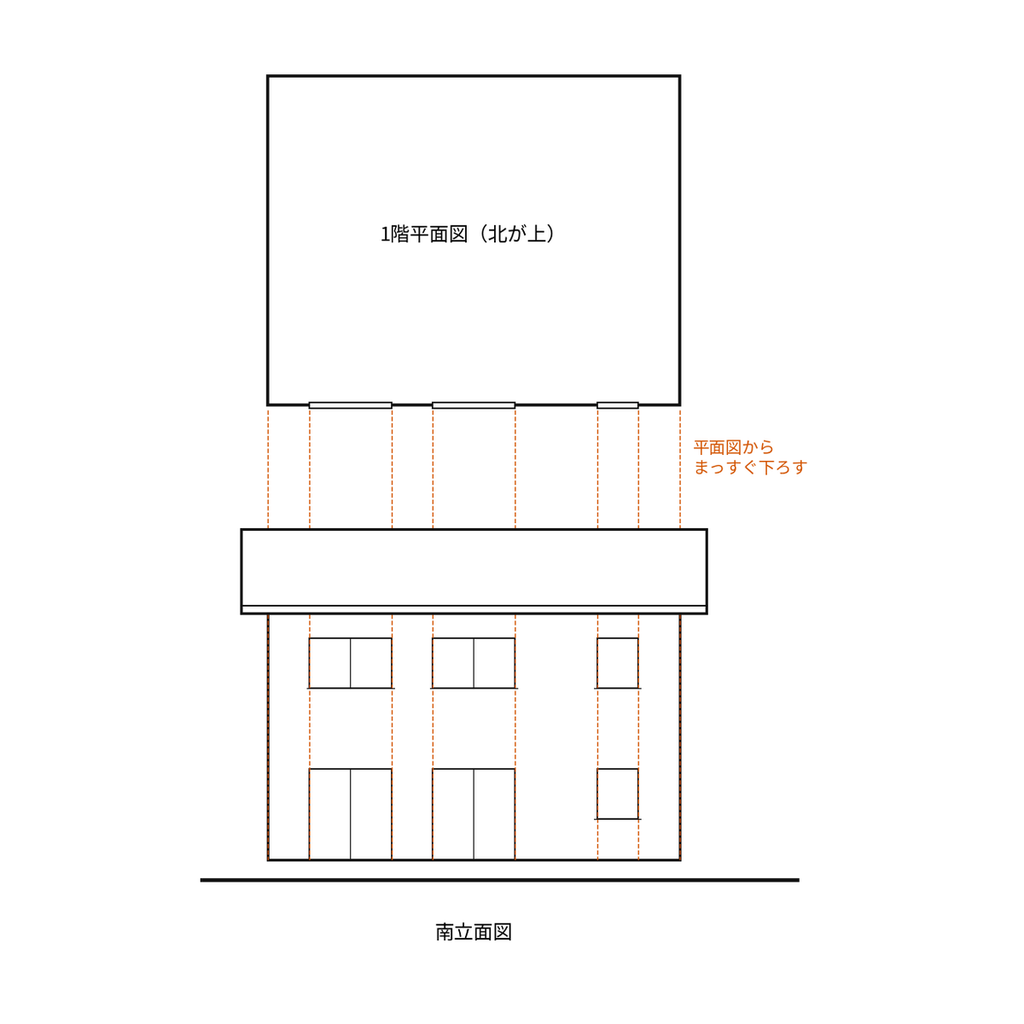

平面図から高さを「立ち上げる」イメージ

立面図の横方向の位置は、すべて平面図に書いてあります。通り芯（柱や壁の中心を通る基準線）、壁の端、窓の位置。これを平面図からまっすぐ線を伸ばして拾うのが基本です。

立面図で新しく決めるのは、高さ方向の情報だけ。床の高さ、屋根の高さ、窓の高さ。ここさえ押さえれば、立面図は怖くありません。

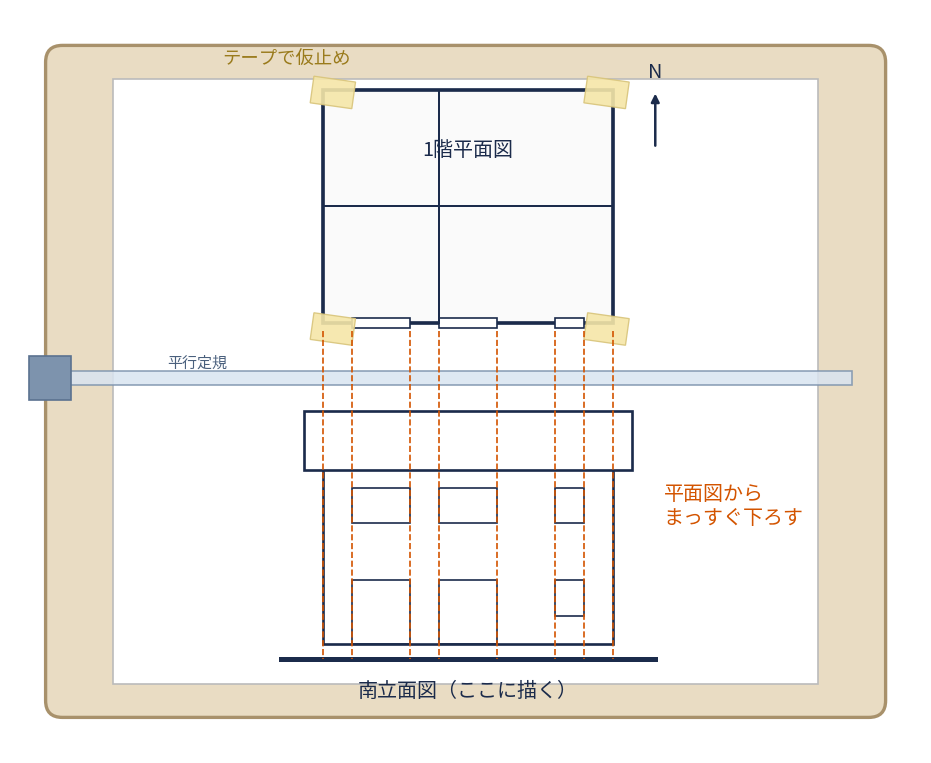

ポイント 南立面図なら、北を上にした平面図を立面図の真上に置いて描くと、位置を拾うのがぐっと楽になります。製図板なら、平面図をテープで仮止めしておくのがおすすめです。

手書きとCADで何が違う？

手書きでは、平面図を下に並べて線を「拾う」作業が中心になります。

CADでは平面図の通り芯や窓位置をコピーして、高さ方向だけ追加していくのが一般的です。

描く順番の考え方は同じなので、この記事の手順はCADでもそのまま使えます。

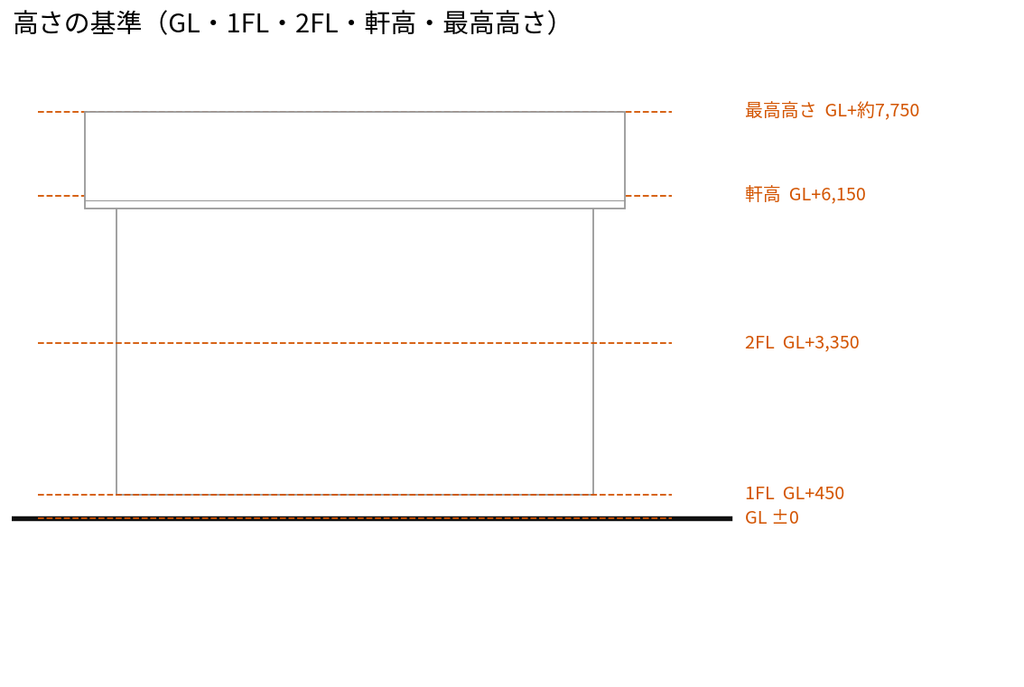

描く前に決めておく「高さ」の基準

GL・FL・軒高・最高高さ

立面図でいちばん大事なのが、この4つの高さです。先に数字を決めてから描き始めると、途中で手が止まりません。

記号	意味
GL	地面の高さ（Ground Level）。すべての高さの基準
1FL	1階の床の高さ（Floor Level）
2FL	2階の床の高さ
軒高	外壁の上端、屋根がのる高さ
最高高さ	屋根のてっぺん（棟）

GLがとても重要です。GL線の記載がないだけで大幅減点にする教授は少なくありません！

1FLがGLより高いのは、木造住宅では基礎の上に床をつくるからです。だいたい400〜500mmくらいが目安になります。

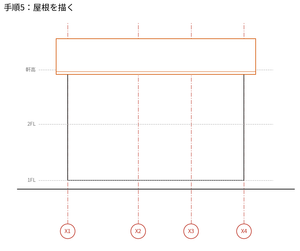

屋根勾配の考え方

屋根の傾きは「○寸勾配」で表します。4寸勾配なら、水平に10進むと4上がる傾きです。

今回の家は、建物の奥行き7,280の真ん中に棟がある切妻屋根なので、外壁から棟までの水平距離は3,640。そこから屋根の上がり分を計算すると、

3,640 × 0.4 ＝ 約1,456mm

となり、軒高に足すと棟の高さが出ます。屋根材の厚みを含めて、最高高さはGL＋約7,750です。

屋根の高さは「なんとなく」で描くと、立面図と断面図で形が合わなくなります。勾配から計算しておくと、次の断面図でもそのまま使えます。

屋根の形と勾配の描き方（準備中）

立面図の描き方｜10ステップ

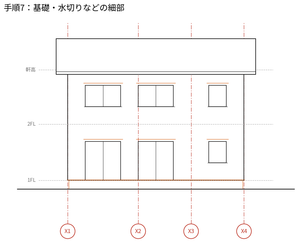

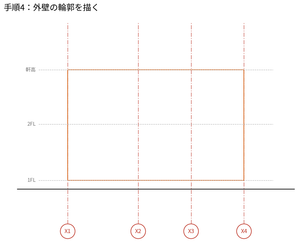

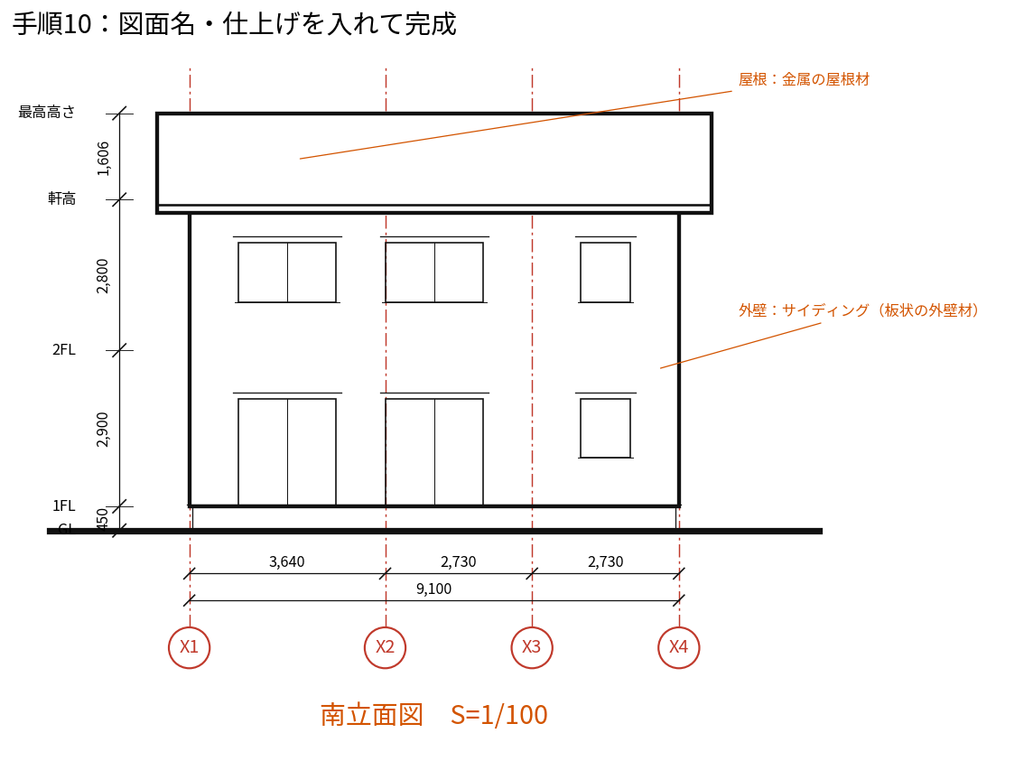

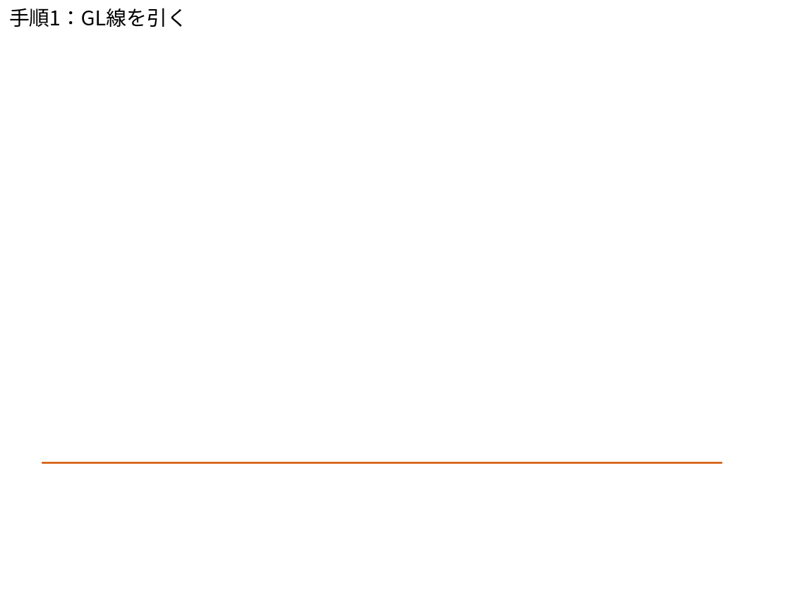

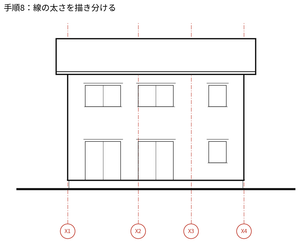

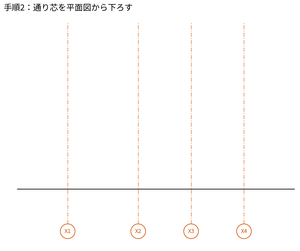

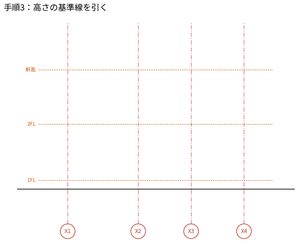

ここからは、南側から見た「南立面図」を1/100で描いていきます。最初は薄い補助線で全体をつくって、最後に線の太さを描き分ける流れです。

立面図でよくあるミス

講評や添削でよく指摘されるのは、だいたいこの4つです。

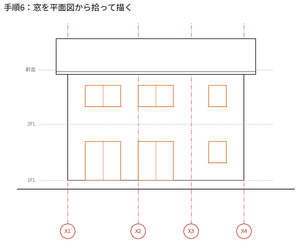

• 窓の位置が平面図とずれている：目分量で描くと起きがち。必ず平面図から拾う
• GL線が細い：地面が弱いと、建物が浮いて見える。いちばん太く描く
• 屋根の形が面ごとにバラバラ：南と東で、屋根のはみ出しや高さが違っていないか確認する

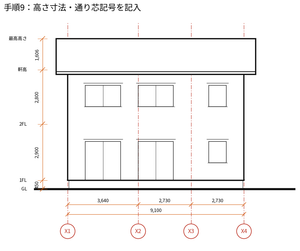

• 高さの寸法の書き忘れ：立面図は高さを伝える図面。最高高さまで必ず入れる

描き終わったら、平面図と並べて窓の位置を指でなぞってみてください。これだけでかなりのミスが見つかります。

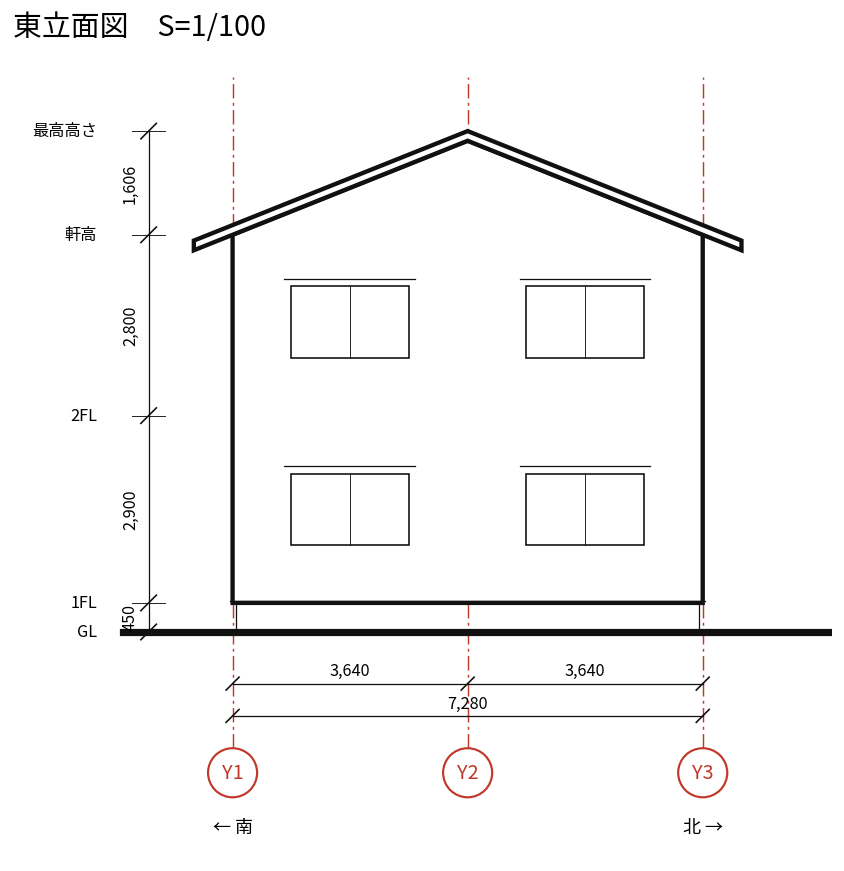

東立面図も描いてみよう

南立面図が描けたら、東立面図にも挑戦してみましょう。手順はまったく同じです。

違うのは屋根の見え方。東側から見ると、屋根の三角形の面が正面に見えます。幅は奥行きの7,280に、屋根のはみ出し分を足した長さ。てっぺんの高さはGL＋約7,750です。

東立面図では、Y1〜Y3の通り芯を平面図から拾います。平面図を90度回して置くと、南立面図と同じ感覚で描けます。

CADで描くなら

CADで立面図を描く場合も、考え方は手書きと同じです。平面図の通り芯や窓の位置を使って、高さ方向の線を足していきます。

JW_CADでの具体的な操作は、こちらのページをご覧ください。※一部準備中

立面図のよくある質問（Q&A）

立面図は何面描けばいいですか？

基本は東西南北の4面です。ただ課題によっては「主な2面」などと指定されることもあるので、課題文を確認しましょう。迷ったら、玄関がある面と、屋根の形がわかる面の2つを優先すると伝わりやすいです。

窓の高さはどうやって決めればいいですか？

掃き出し窓やドアは床から2,000前後、腰窓は下の端を床から900くらいにするのが一般的です。窓の上の端の高さをそろえておくと、立面図がすっきり見えます。窓に関する記事を準備していますので、お待ちください。

立面図と断面図、展開図は何が違うんですか？

立面図は建物を「外から見た姿」、断面図は建物を切って「中の高さ」を見せる図面です。展開図は部屋の中に立って、四方の壁を見た図面になります。外か、切った面か、部屋の中か、で覚えると混乱しません。

影や人、木などは入れたほうがいいですか？

図面として提出するなら、なくても問題ありません。ただプレゼンボードに載せる場合は、影や人、木を入れると、立体感や建物の大きさがぐっと伝わります。

→ 立面図の影・添景の入れ方（準備中）

1/100と1/50で描き込みは変わりますか？

変わります。1/50では、外壁の継ぎ目やサッシ（窓の枠）、水切りの厚みなど、1/100では省く細かいところまで描き込むのが一般的です。

まとめ

立面図は、平面図から位置を拾って、高さの基準に沿って描いていけば、手順どおりに完成します。

• 横方向の位置は、すべて平面図から拾う
• 描き始める前に、GL・FL・軒高・最高高さ　を決める
• 屋根は傾きから計算する
• 最後に線の太さを描き分ける

平面図と立面図がそろったら、次は建物を切って中の高さを見せる「断面図」です。今回決めた高さの数字がそのまま使えるので、メモしておいてください。

→ 断面図の書き方（準備中）
